Female Connectors

Female Connectors

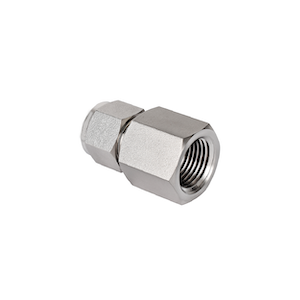

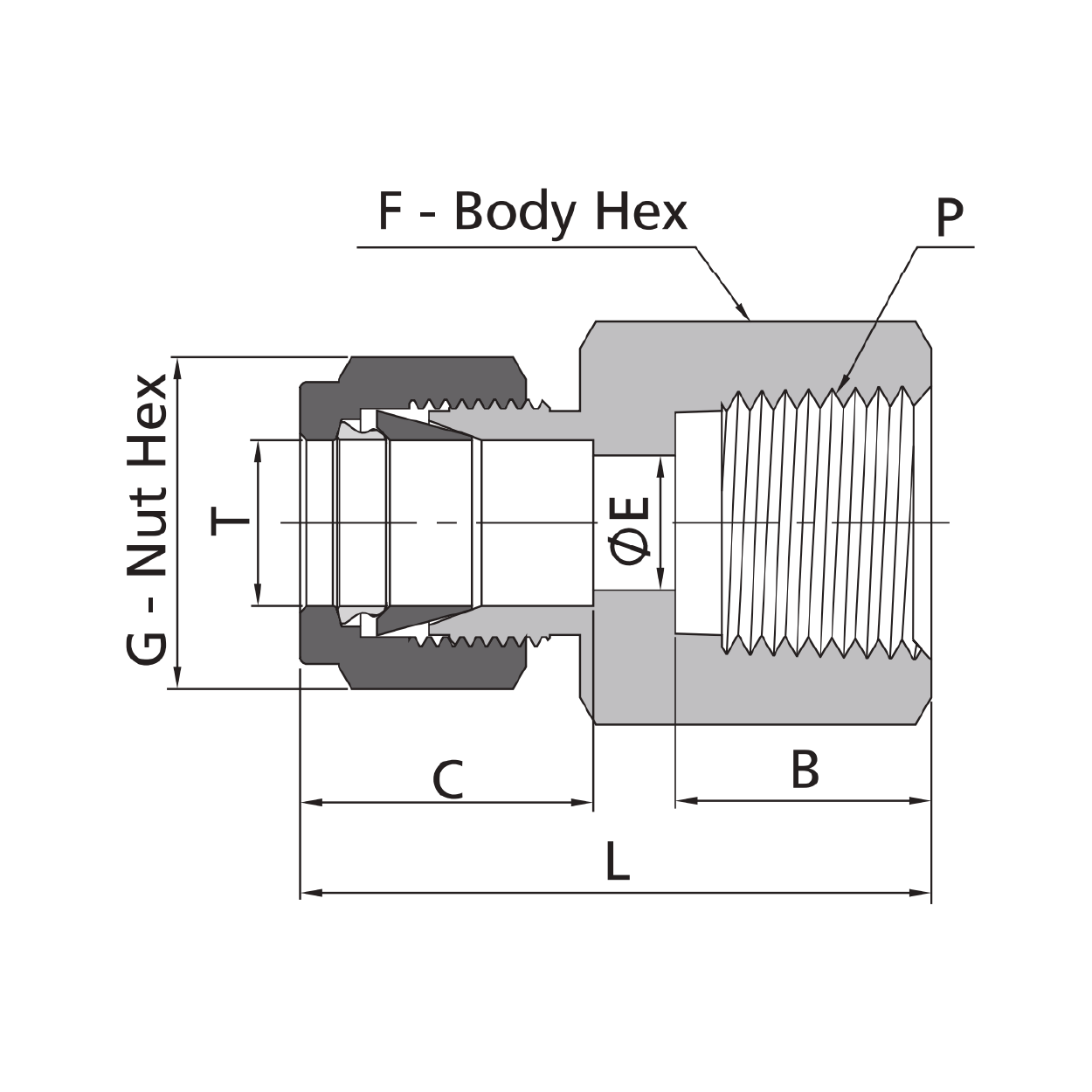

Female Connector - Product Female Connector - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. P-NPT Size Basic Ordering Number L B C E G F
1/16 1/16 -CF-FL1-NS1 0.93 0.39 0.34 0.05 0.31 0.44
1/16 1/8 -CF-FL1-NS2 0.96 0.41 0.34 0.05 0.31 0.56
1/8 1/8 -CF-FL2-NS2 1.13 0.41 0.50 0.09 0.44 0.56
1/8 1/4 -CF-FL2-NS4 1.32 0.59 0.50 0.09 0.44 0.75
3/16 1/8 -CF-FL3-NS2 1.17 0.41 0.54 0.12 0.50 0.56
1/4 1/8 -CF-FL4-NS2 1.23 0.41 0.60 0.19 0.56 0.56
1/4 1/4 -CF-FL4-NS4 1.41 0.59 0.60 0.19 0.56 0.75
1/4 3/8 -CF-FL4-NS6 1.48 0.59 0.60 0.19 0.56 0.87
1/4 1/2 -CF-FL4-NS8 1.67 0.78 0.60 0.16 0.56 1.06
5/16 1/8 -CF-FL5-NS2 1.26 0.41 0.64 0.16 0.63 0.56
5/16 1/4 -CF-FL5-NS4 1.45 0.59 0.64 0.25 0.63 0.75
3/8 1/8 -CF-FL6-NS2 1.29 0.41 0.66 0.28 0.69 0.63
3/8 1/4 -CF-FL6-NS4 1.48 0.59 0.66 0.28 0.69 0.75
3/8 3/8 -CF-FL6-NS6 1.54 0.59 0.66 0.28 0.69 0.88
3/8 1/2 -CF-FL6-NS8 1.73 0.78 0.66 0.28 0.69 1.06
1/2 1/4 -CF-FL8-NS4 1.59 0.59 0.90 0.41 0.87 0.81
1/2 3/8 -CF-FL8-NS6 1.65 0.59 0.90 0.41 0.87 0.87
1/2 1/2 -CF-FL8-NS8 1.84 0.78 0.90 0.41 0.87 1.06
1/2 3/4 -CF-FL8-NS12 1.99 0.78 0.90 0.41 0.87 1.26
5/8 3/8 -CF-FL10-NS6 1.65 0.59 0.96 0.50 1.00 0.94
5/8 1/2 -CF-FL10-NS8 1.84 0.78 0.96 0.50 1.00 1.06

Units: inch

Send us Swagelok part number. Fast RFQ response guaranteed.
