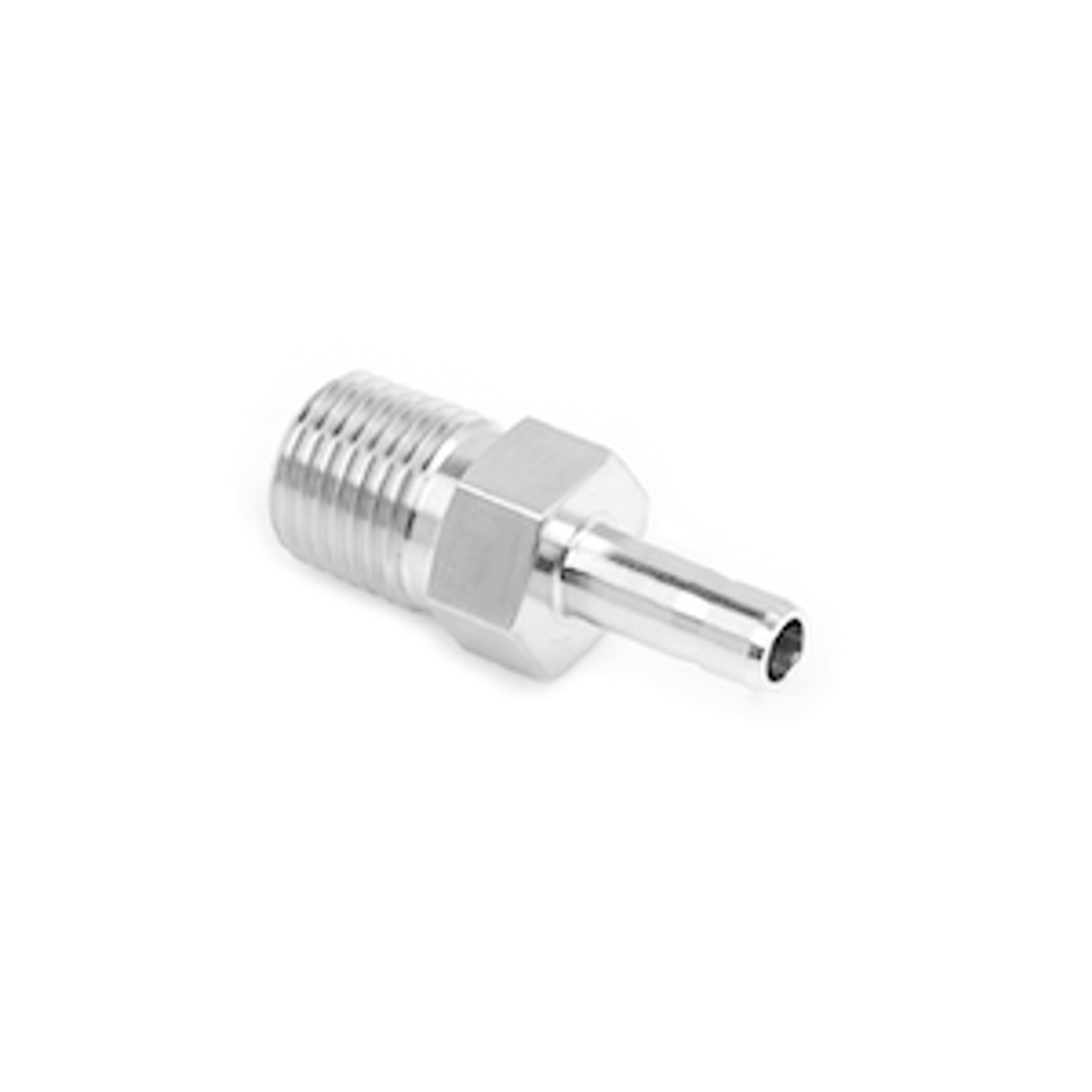

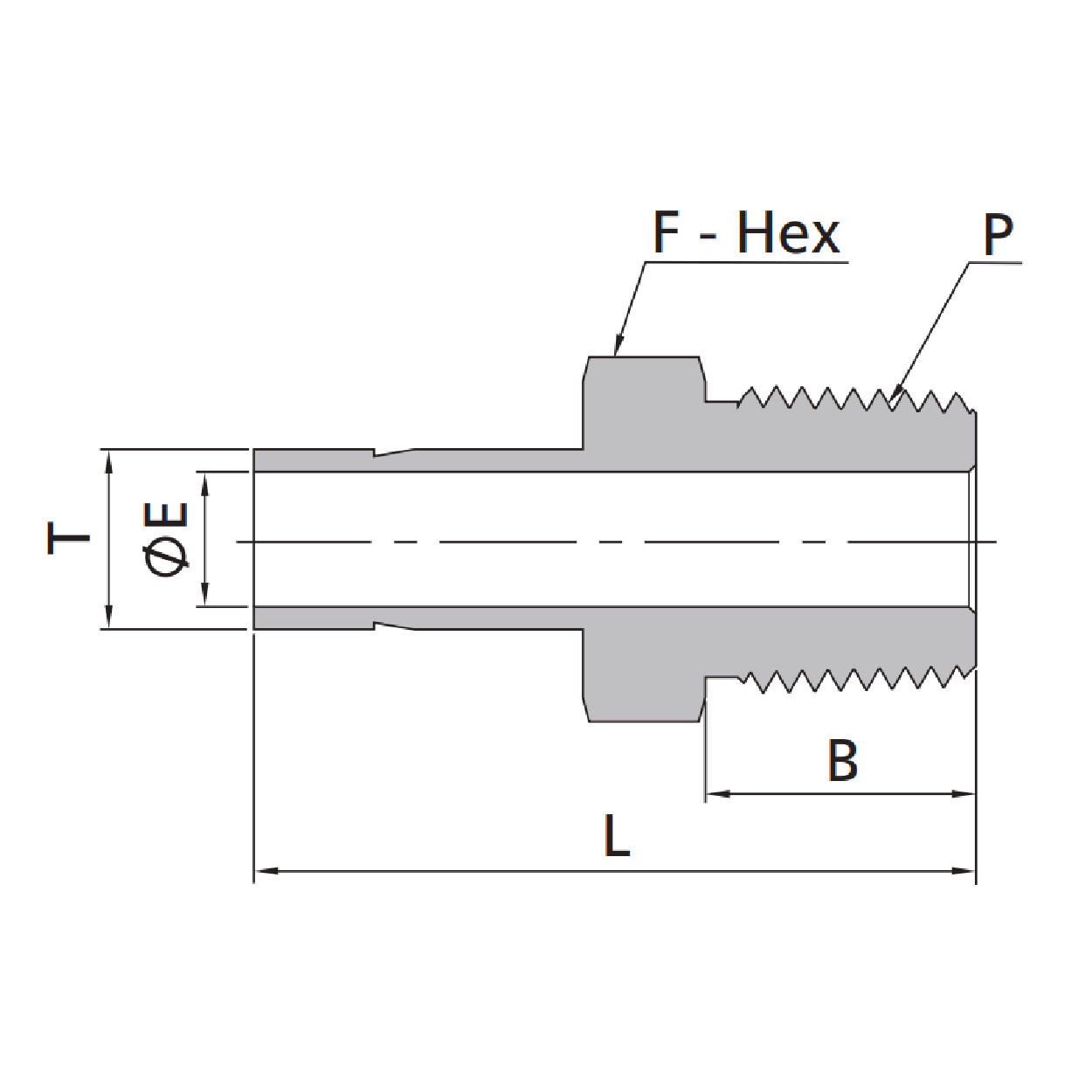

Male Adapter - Product Male Adapter - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. P-NPT Size Basic Ordering Number L B E F
1/16 1/8 -AM-FT1-NS2 1.00 0.38 0.03 0.44
1/8 1/8 -AM-FT2-NS2 1.16 0.38 0.08 0.44
1/8 1/4 -AM-FT2-NS4 1.37 0.56 0.08 0.56
3/16 1/8 -AM-FT3-NS2 1.19 0.38 0.12 0.44
3/16 1/4 -AM-FT3-NS4 1.40 0.56 0.12 0.56
1/4 1/8 -AM-FT4-NS2 1.25 0.38 0.17 0.44
1/4 1/4 -AM-FT4-NS4 1.46 0.56 0.17 0.56
1/4 3/8 -AM-FT4-NS6 1.49 0.56 0.17 0.69
1/4 1/2 -AM-FT4-NS8 1.71 0.75 0.17 0.87
5/16 1/8 -AM-FT5-NS2 1.29 0.38 0.19 0.44
5/16 1/4 -AM-FT5-NS4 1.50 0.56 0.22 0.56
5/16 3/8 -AM-FT5-NS6 1.53 0.56 0.22 0.69
5/16 1/2 -AM-FT5-NS8 1.74 0.75 0.22 0.87
3/8 1/8 -AM-FT6-NS2 1.32 0.38 0.19 0.44
3/8 1/4 -AM-FT6-NS4 1.53 0.56 0.27 0.56
3/8 3/8 -AM-FT6-NS6 1.56 0.56 0.27 0.69
3/8 1/2 -AM-FT6-NS8 1.78 0.75 0.27 0.87
1/2 1/4 -AM-FT8-NS4 1.75 0.56 0.28 0.56
1/2 3/8 -AM-FT8-NS6 1.78 0.56 0.37 0.69
1/2 1/2 -AM-FT8-NS8 2.00 0.75 0.37 0.87
5/8 1/2 -AM-FT10-NS8 2.06 0.75 0.47 0.87
3/4 1/2 -AM-FT12-NS8 2.06 0.75 0.47 0.87
3/4 3/4 -AM-FT12-NS12 2.06 0.75 0.58 1.06
3/4 1 -AM-FT12-NS16 2.41 0.94 0.58 1.37
1 3/4 -AM-FT16-NS12 2.31 0.75 0.62 1.06
1 1 -AM-FT16-NS16 2.60 0.94 0.80 1.37
1 1/4 1 1/4 -AM-AFT20-NS20 3.16 0.94 1.02 1.75
1 1/2 1 1/2 -AM-AFT24-NS24 3.72 1.03 1.25 2.13

Units: inch
