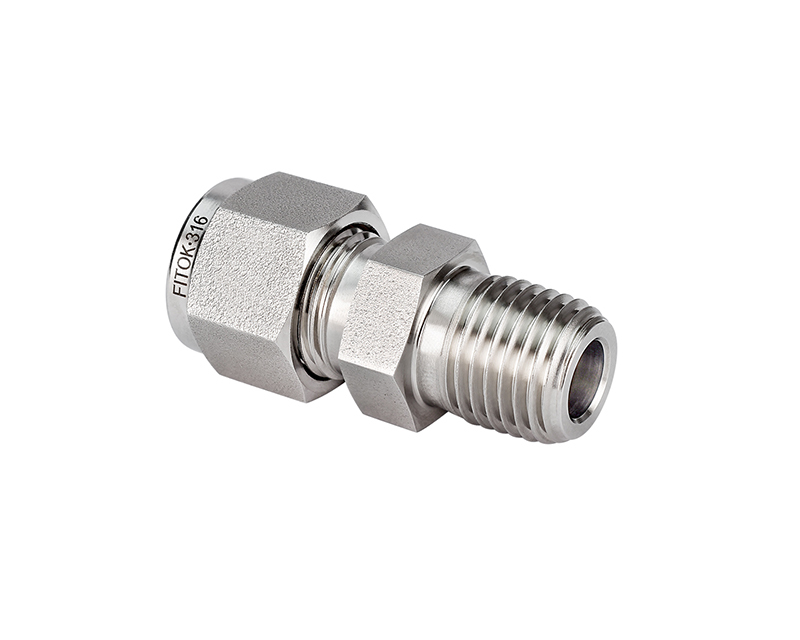

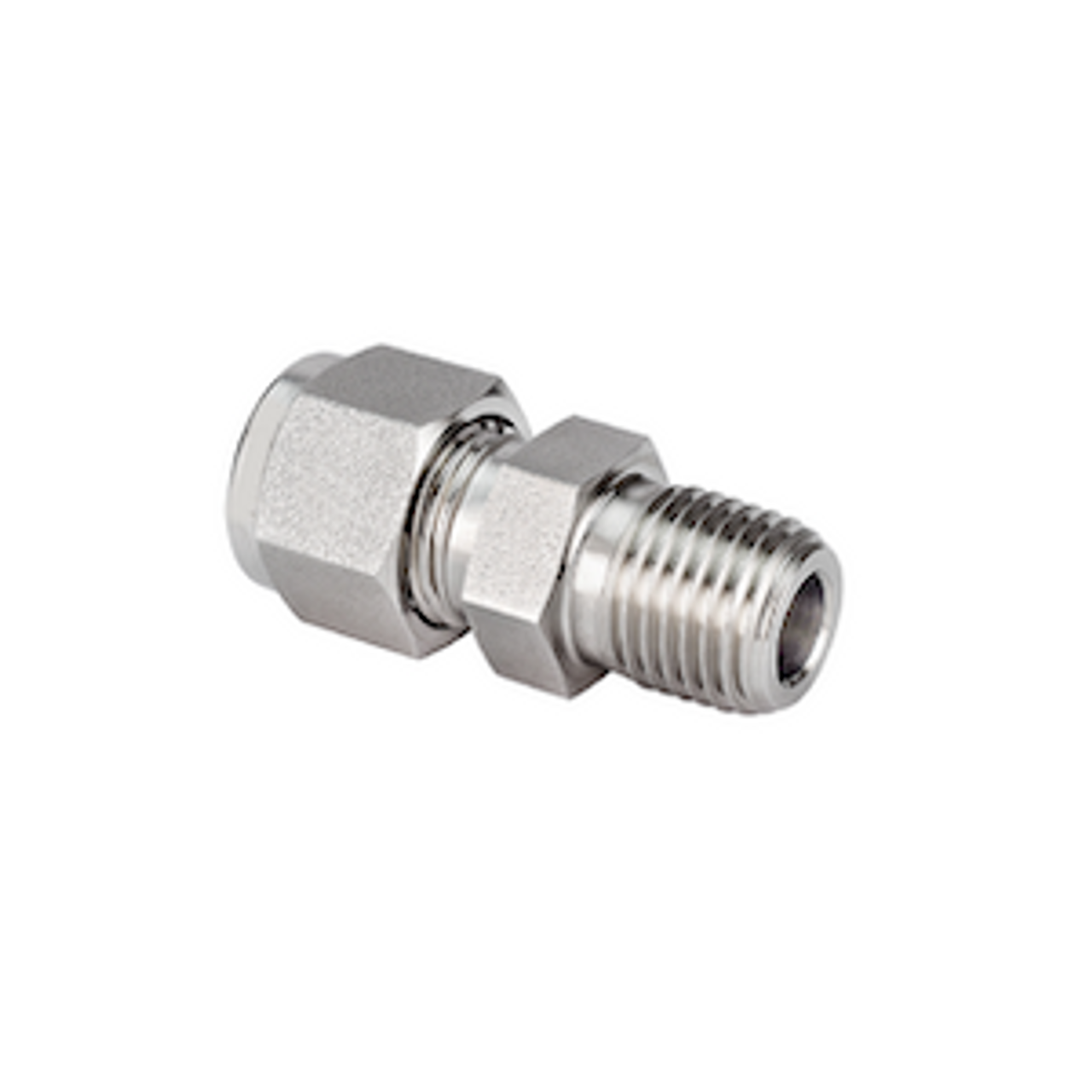

Male Connectors

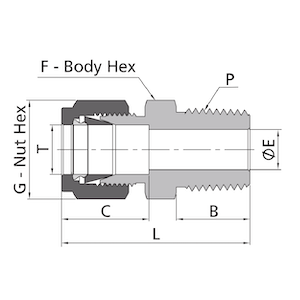

| Fractional Tube | Dimensions (inch) | |||||||
|---|---|---|---|---|---|---|---|---|
| T-Tube O.D. | P-NPT Size | Basic Ordering Number | L | B | C | E | G | F |
| 1/16 | 1/16 | -CM-FL1-NS1 | 0.94 | 0.38 | 0.34 | 0.05 | 0.31 | 0.31 |
| 1/16 | 1/8 | -CM-FL1-NS2 | 1.03 | 0.38 | 0.34 | 0.05 | 0.31 | 0.44 |
| 1/16 | 1/4 | -CM-FL1-NS4 | 1.22 | 0.56 | 0.34 | 0.05 | 0.31 | 0.56 |
| 1/8 | 1/16 | -CM-FL2-NS1 | 1.17 | 0.38 | 0.50 | 0.09 | 0.44 | 0.44 |
| 1/8 | 1/8 | -CM-FL2-NS2 | 1.20 | 0.38 | 0.50 | 0.09 | 0.44 | 0.44 |
| 1/8 | 1/4 | -CM-FL2-NS4 | 1.40 | 0.56 | 0.50 | 0.09 | 0.44 | 0.56 |
| 1/8 | 3/8 | -CM-FL2-NS6 | 1.41 | 0.56 | 0.50 | 0.09 | 0.44 | 0.69 |
| 1/8 | 1/2 | -CM-FL2-NS8 | 1.66 | 0.75 | 0.50 | 0.09 | 0.44 | 0.82 |
| 3/16 | 1/16 | -CM-FL3-NS1 | 1.23 | 0.38 | 0.54 | 0.12 | 0.50 | 0.44 |
| 3/16 | 1/8 | -CM-FL3-NS2 | 1.23 | 0.38 | 0.54 | 0.12 | 0.50 | 0.44 |
| 3/16 | 1/4 | -CM-FL3-NS4 | 1.43 | 0.56 | 0.54 | 0.12 | 0.56 | 0.56 |
| 1/4 | 1/16 | -CM-FL4-NS1 | 1.29 | 0.38 | 0.60 | 0.12 | 0.56 | 0.50 |
| 1/4 | 1/8 | -CM-FL4-NS2 | 1.29 | 0.38 | 0.60 | 0.19 | 0.56 | 0.50 |
| 1/4 | 1/4 | -CM-FL4-NS4 | 1.49 | 0.56 | 0.60 | 0.19 | 0.56 | 0.56 |
| 1/4 | 3/8 | -CM-FL4-NS6 | 1.51 | 0.56 | 0.60 | 0.19 | 0.56 | 0.69 |
| 1/4 | 1/2 | -CM-FL4-NS8 | 1.76 | 0.75 | 0.60 | 0.19 | 0.56 | 0.87 |
| 1/4 | 3/4 | -CM-FL4-NS12 | 1.82 | 0.75 | 0.60 | 0.19 | 0.56 | 1.06 |
| 5/16 | 1/8 | -CM-FL5-NS2 | 1.34 | 0.38 | 0.64 | 0.25 | 0.63 | 0.56 |
| 5/16 | 1/4 | -CM-FL5-NS4 | 1.52 | 0.38 | 0.64 | 0.25 | 0.63 | 0.56 |
| 5/16 | 3/8 | -CM-FL5-NS6 | 1.54 | 0.56 | 0.64 | 0.25 | 0.63 | 0.69 |
| 5/16 | 1/2 | -CM-FL5-NS8 | 1.79 | 0.75 | 0.64 | 0.25 | 0.63 | 0.87 |
| 3/8 | 1/8 | -CM-FL6-NS2 | 1.39 | 0.38 | 0.66 | 0.19 | 0.69 | 0.63 |
| 3/8 | 1/4 | -CM-FL6-NS4 | 1.57 | 0.56 | 0.66 | 0.28 | 0.69 | 0.63 |
| 3/8 | 3/8 | -CM-FL6-NS6 | 1.57 | 0.56 | 0.66 | 0.28 | 0.69 | 0.69 |
| 3/8 | 1/2 | -CM-FL6-NS8 | 1.82 | 0.75 | 0.66 | 0.28 | 0.69 | 0.82 |
| 3/8 | 3/4 | -CM-FL6-NS12 | 1.88 | 0.75 | 0.66 | 0.28 | 0.69 | 1.06 |
| 3/8 | 1 | -CM-FL6-NS16 | 2.14 | 0.94 | 0.66 | 0.28 | 0.69 | 1.37 |
| 1/2 | 1/8 | -CM-FL8-NS2 | 1.53 | 0.38 | 0.90 | 0.19 | 0.87 | 0.81 |
| 1/2 | 1/4 | -CM-FL8-NS4 | 1.71 | 0.56 | 0.90 | 0.30 | 0.87 | 0.81 |
| 1/2 | 3/8 | -CM-FL8-NS6 | 1.71 | 0.56 | 0.90 | 0.30 | 0.87 | 0.81 |
| 1/2 | 1/2 | -CM-FL8-NS8 | 1.99 | 0.75 | 0.90 | 0.41 | 0.87 | 1.06 |
| 1/2 | 3/4 | -CM-FL8-NS12 | 1.99 | 0.75 | 0.90 | 0.41 | 0.87 | 1.26 |
| 1/2 | 1 | -CM-FL8-NS16 | 2.25 | 0.94 | 0.90 | 0.41 | 0.87 | 1.37 |
| 5/8 | 1/4 | -CM-FL10-NS4 | 1.74 | 0.56 | 0.96 | 0.28 | 1.00 | 0.94 |
| 5/8 | 3/8 | -CM-FL10-NS6 | 1.74 | 0.56 | 0.96 | 0.38 | 1.00 | 0.94 |
| 5/8 | 1/2 | -CM-FL10-NS8 | 1.93 | 0.75 | 0.96 | 0.47 | 1.00 | 0.94 |
| 5/8 | 3/4 | -CM-FL10-NS12 | 1.99 | 0.75 | 0.96 | 0.62 | 1.13 | 1.06 |
| 3/4 | 3/8 | -CM-FL12-NS6 | 1.80 | 0.56 | 0.96 | 0.41 | 1.13 | 1.06 |
| 3/4 | 1/2 | -CM-FL12-NS8 | 1.99 | 0.75 | 0.96 | 0.47 | 1.13 | 1.06 |
| 3/4 | 3/4 | -CM-FL12-NS12 | 1.99 | 0.75 | 0.96 | 0.62 | 1.13 | 1.06 |
| 3/4 | 1 | -CM-FL12-NS16 | 2.25 | 0.94 | 0.96 | 0.72 | 1.25 | 1.37 |
| 7/8 | 1/2 | -CM-FL14-NS8 | 1.99 | 0.75 | 1.02 | 0.47 | 1.25 | 1.19 |
| 7/8 | 3/4 | -CM-FL14-NS12 | 1.99 | 0.75 | 1.02 | 0.62 | 1.25 | 1.19 |
| 7/8 | 1 | -CM-FL14-NS16 | 2.25 | 0.94 | 1.02 | 0.72 | 1.25 | 1.37 |
| 1 | 1/2 | -CM-FL16-NS8 | 2.26 | 0.75 | 1.23 | 0.47 | 1.50 | 1.37 |
| 1 | 3/4 | -CM-FL16-NS12 | 2.26 | 0.75 | 1.23 | 0.62 | 1.50 | 1.37 |
| 1 | 1 | -CM-FL16-NS16 | 2.45 | 0.94 | 1.23 | 0.88 | 1.50 | 1.37 |
| 1 1/8 | 1 | -CM-FL18-NS16 | 2.45 | 0.94 | 1.44 | 1.00 | 1.50 | 1.63 |
| 1 1/4 | 1 | -CM-FL20-NS16 | 3.04 | 0.94 | 1.62 | 0.88 | 1.87 | 1.75 |
| 1 1/4 | 1 1/4 | -CM-FL20-NS20 | 3.04 | 0.94 | 1.62 | 1.09 | 1.87 | 1.75 |
| 1 1/2 | 1 1/2 | -CM-FL24-NS24 | 3.50 | 1.03 | 1.97 | 1.34 | 2.25 | 2.13 |
Units: inch
