Male Run Tees

Male Run Tees

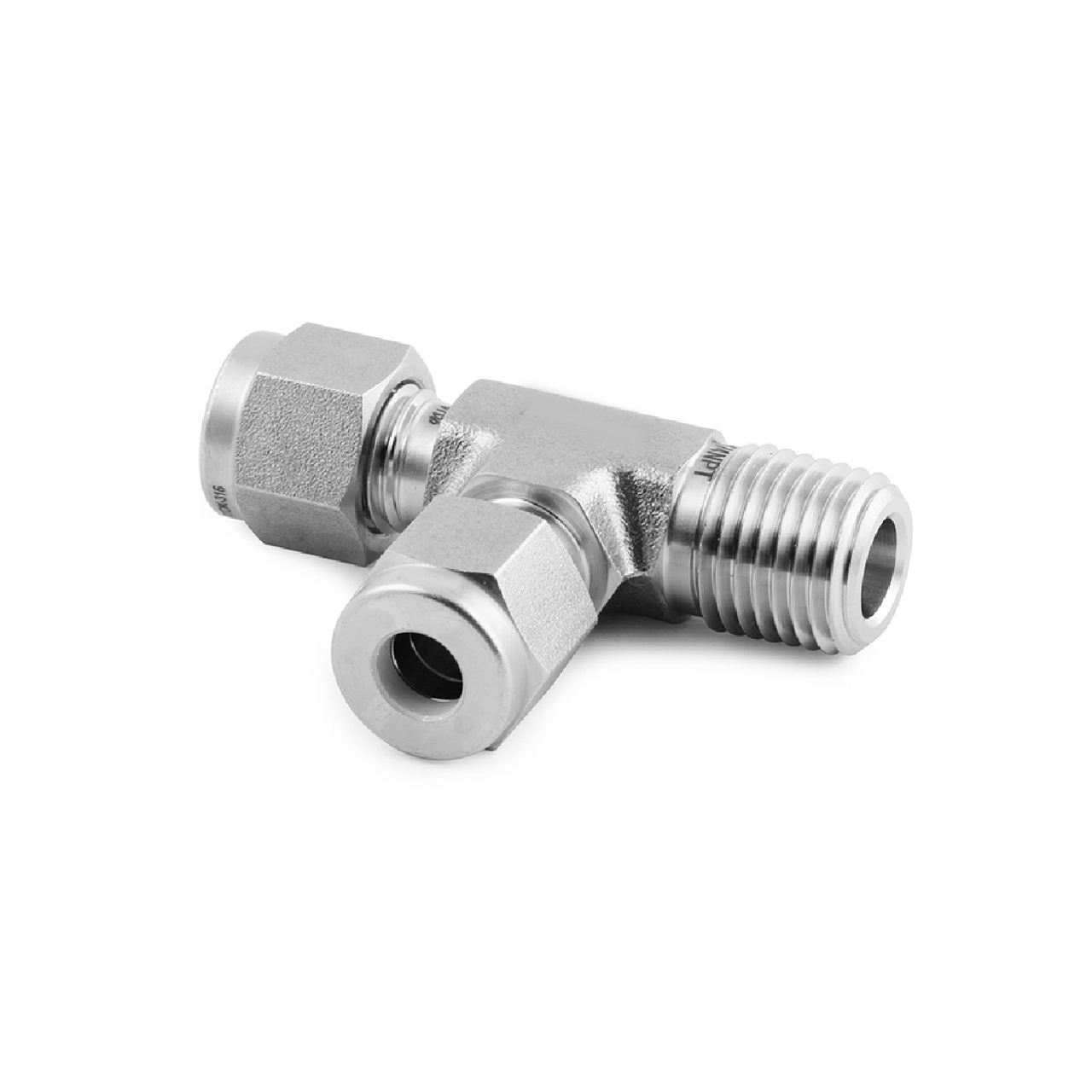

Male Run Tees - Product Male Run Tees- Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. P-NPT Size Basic Ordering Number L C G F E B Lx
1/8 1/8 -TMT-FL2-NS2 0.93 0.50 0.44 0.44 0.09 0.38 0.70
1/8 1/4 -TMT-FL2-NS4 0.97 0.50 0.44 0.50 0.09 0.56 0.92
3/16 1/8 -TMT-FL3-NS2 0.96 0.54 0.50 0.44 0.12 0.38 0.70
1/4 1/8 -TMT-FL4-NS2 1.06 0.60 0.56 0.50 0.19 0.38 0.74
1/4 1/4 -TMT-FL4-NS4 1.06 0.60 0.56 0.50 0.19 0.56 0.92
5/16 1/8 -TMT-FL5-NS2 1.17 0.64 0.63 0.63 0.19 0.38 0.82
5/16 1/4 -TMT-FL5-NS4 1.17 0.64 0.63 0.63 0.25 0.56 1.01
3/8 1/4 -TMT-FL6-NS4 1.20 0.66 0.69 0.63 0.28 0.56 1.00
3/8 3/8 -TMT-FL6-NS6 1.31 0.66 0.69 0.81 0.28 0.56 1.11
1/2 3/8 -TMT-FL8-NS6 1.42 0.90 0.87 0.81 0.38 0.56 1.11
1/2 1/2 -TMT-FL8-NS8 1.42 0.90 0.87 0.81 0.41 0.75 1.30
5/8 1/2 -TMT-FL10-NS8 1.50 0.96 1.00 0.94 0.47 0.75 1.41
3/4 3/4 -TMT-FL12-NS12 1.57 0.96 1.13 1.06 0.62 0.75 1.45
7/8 3/4 -TMT-FL14-NS12 1.88 1.02 1.25 1.37 0.62 0.75 1.87
1 3/4 -TMT-FL16-NS12 1.94 1.23 1.50 1.37 0.62 0.75 1.87
1 1 -TMT-FL16-NS16 1.94 1.23 1.50 1.37 0.88 0.94 1.84

Units: inch
