Straight Adapters

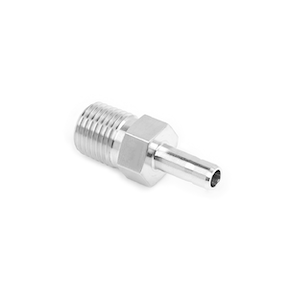

Male Adapters

Male Adapter - Product Male Adapter - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. P-NPT Size Basic Ordering Number L B E F
1/16 1/8 -AM-FT1-NS2 1.00 0.38 0.03 0.44
1/8 1/8 -AM-FT2-NS2 1.16 0.38 0.08 0.44
1/8 1/4 -AM-FT2-NS4 1.37 0.56 0.08 0.56
3/16 1/8 -AM-FT3-NS2 1.19 0.38 0.12 0.44
3/16 1/4 -AM-FT3-NS4 1.40 0.56 0.12 0.56
1/4 1/8 -AM-FT4-NS2 1.25 0.38 0.17 0.44
1/4 1/4 -AM-FT4-NS4 1.46 0.56 0.17 0.56
1/4 3/8 -AM-FT4-NS6 1.49 0.56 0.17 0.69
1/4 1/2 -AM-FT4-NS8 1.71 0.75 0.17 0.87
5/16 1/8 -AM-FT5-NS2 1.29 0.38 0.19 0.44
5/16 1/4 -AM-FT5-NS4 1.50 0.56 0.22 0.56
5/16 3/8 -AM-FT5-NS6 1.53 0.56 0.22 0.69
5/16 1/2 -AM-FT5-NS8 1.74 0.75 0.22 0.87
3/8 1/8 -AM-FT6-NS2 1.32 0.38 0.19 0.44
3/8 1/4 -AM-FT6-NS4 1.53 0.56 0.27 0.56
3/8 3/8 -AM-FT6-NS6 1.56 0.56 0.27 0.69
3/8 1/2 -AM-FT6-NS8 1.78 0.75 0.27 0.87
1/2 1/4 -AM-FT8-NS4 1.75 0.56 0.28 0.56
1/2 3/8 -AM-FT8-NS6 1.78 0.56 0.37 0.69
1/2 1/2 -AM-FT8-NS8 2.00 0.75 0.37 0.87
5/8 1/2 -AM-FT10-NS8 2.06 0.75 0.47 0.87
3/4 1/2 -AM-FT12-NS8 2.06 0.75 0.47 0.87
3/4 3/4 -AM-FT12-NS12 2.06 0.75 0.58 1.06
3/4 1 -AM-FT12-NS16 2.41 0.94 0.58 1.37
1 3/4 -AM-FT16-NS12 2.31 0.75 0.62 1.06
1 1 -AM-FT16-NS16 2.60 0.94 0.80 1.37
1 1/4 1 1/4 -AM-AFT20-NS20 3.16 0.94 1.02 1.75
1 1/2 1 1/2 -AM-AFT24-NS24 3.72 1.03 1.25 2.13

Units: inch

Send us Swagelok and Ham-let part number. Fast RFQ response guaranteed.
Call us: (510) 498-8518
Email: sales@vacproducts.com

Product Number
A B C D
Price
Quantity
Buy
Resources
$0.00 Add All to Cart

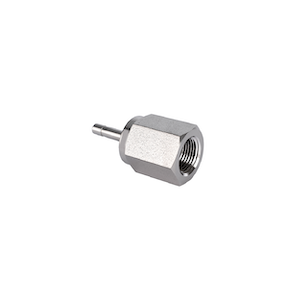

Female Adapters

Female Adapter - Product Female Adapter - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. P-NPT Size Basic Ordering Number L B E F
1/16 1/8 -AF-FT1-NS2 1.07 0.41 0.03 0.56
1/8 1/8 -AF-FT2-NS2 1.24 0.41 0.08 0.56
1/8 1/4 -AF-FT2-NS4 1.39 0.59 0.08 0.75
3/16 1/8 -AF-FT3-NS2 1.25 0.41 0.11 0.56
3/16 1/4 -AF-FT3-NS4 1.41 0.59 0.12 0.75
1/4 1/8 -AF-FT4-NS2 1.30 0.41 0.17 0.56
1/4 1/4 -AF-FT4-NS4 1.46 0.59 0.17 0.75
1/4 3/8 -AF-FT4-NS6 1.55 0.59 0.17 0.87
1/4 1/2 -AF-FT4-NS8 1.79 0.78 0.17 1.06
5/16 1/8 -AF-FT5-NS2 1.34 0.41 0.22 0.56
5/16 1/4 -AF-FT5-NS4 1.48 0.59 0.22 0.75
5/16 3/8 -AF-FT5-NS6 1.59 0.59 0.22 0.87
3/8 1/8 -AF-FT6-NS2 1.35 0.41 0.27 0.56
3/8 1/4 -AF-FT6-NS4 1.50 0.59 0.27 0.75
3/8 3/8 -AF-FT6-NS6 1.59 0.59 0.27 0.87
3/8 1/2 -AF-FT6-NS8 1.84 0.78 0.27 1.06
1/2 1/4 -AF-FT8-NS4 1.71 0.59 0.37 0.75
1/2 3/8 -AF-FT8-NS6 1.78 0.59 0.37 0.87
1/2 1/2 -AF-FT8-NS8 2.04 0.75 0.37 0.87
5/8 3/8 -AF-FT10-NS6 1.86 0.59 0.47 0.87
5/8 1/2 -AF-FT10-NS8 2.09 0.78 0.47 1.06
3/4 1/2 -AF-FT12-NS8 2.08 0.78 0.58 1.06
3/4 3/4 -AF-FT12-NS12 2.16 0.81 0.58 1.31
3/4 1 -AF-FT12-NS16 2.30 1.00 0.58 1.63
7/8 3/4 -AF-FT14-NS12 2.22 0.81 0.58 1.31
1 3/4 -AF-FT16-NS12 2.39 0.81 0.62 1.31
1 1 -AF-FT16-NS16 2.53 1.00 0.80 1.63
1 1/4 1 1/4 -AF-AFT20-NS20 3.06 1.00 1.02 2.13
1 1/2 1 1/2 -AF-AFT24-NS24 3.50 1.09 1.25 2.37

Units: inch

Send us Swagelok and Ham-let part number. Fast RFQ response guaranteed.
Call us: (510) 498-8518
Email: sales@vacproducts.com

Product Number
A B C D
Price
Quantity
Buy
Resources
$0.00 Add All to Cart

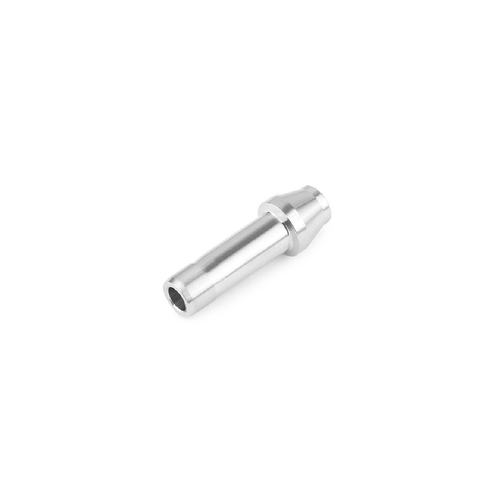

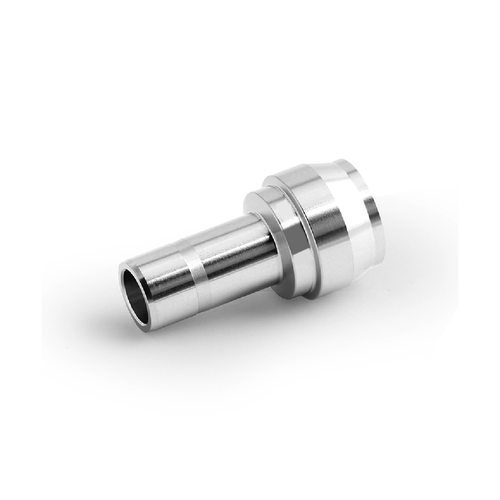

Port Connectors

Port Connector - Product Port Connector - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. Basic Ordering Number L B E J
1/16 -P-FL1 0.63 0.44 0.03 0.13
1/8 -P-FL2 0.97 0.65 0.08 0.24
1/4 -P-FL4 1.06 0.75 0.17 0.36
5/16 -P-FL5 1.11 0.80 0.22 0.43
3/8 -P-FL6 1.12 0.81 0.27 0.48
1/2 -P-FL8 1.68 1.13 0.37 0.61
5/8 -P-FL10 1.64 1.16 0.47 0.74
3/4 -P-FL12 1.65 1.13 0.58 0.87
1 -P-FL16 2.12 1.43 0.80 1.11
1 1/4 -P-FL20 2.87 2.07 1.02 1.54
1 1/2 -P-FL24 3.48 2.50 1.24 1.85

Units: inch

Send us Swagelok and Ham-let part number. Fast RFQ response guaranteed.
Call us: (510) 498-8518
Email: sales@vacproducts.com

Product Number
A B C D
Price
Quantity
Buy
Resources
$0.00 Add All to Cart

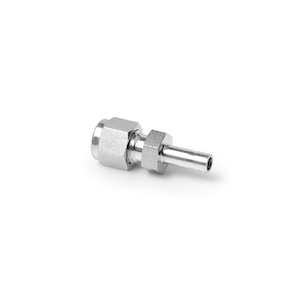

Reducers

Reducer - Product Reducer - Drawing
Fractional Tube Dimensions (inch)
T-Tube O.D. Tx-Tube O.D. Basic Ordering Number L C G F E
1/16 1/8 -R-FL1-FT2 1.15 0.34 0.31 0.31 0.05
1/16 3/16 -R-FL1-FT3 1.18 0.34 0.31 0.31 0.05
1/16 1/4 -R-FL1-FT4 1.24 0.34 0.31 0.31 0.05
1/8 1/16 -R-FL2-FT1 1.14 0.50 0.44 0.44 0.03
1/8 1/8 -R-FL2-FT2 1.32 0.50 0.44 0.44 0.08
1/8 3/16 -R-FL2-FT3 1.35 0.50 0.44 0.44 0.09
1/8 1/4 -R-FL2-FT4 1.42 0.50 0.44 0.44 0.09
1/8 3/8 -R-FL2-FT6 1.48 0.50 0.44 0.44 0.09
1/8 1/2 -R-FL2-FT8 1.74 0.50 0.44 0.56 0.09
3/16 1/8 -R-FL3-FT2 1.37 0.54 0.50 0.44 0.08
3/16 1/4 -R-FL3-FT4 1.46 0.54 0.50 0.44 0.12
1/4 1/8 -R-FL4-FT2 1.45 0.60 0.56 0.50 0.08
1/4 3/16 -R-FL4-FT3 1.48 0.60 0.56 0.50 0.12
1/4 1/4 -R-FL4-FT4 1.54 0.60 0.56 0.50 0.17
1/4 5/16 -R-FL4-FT5 1.57 0.60 0.56 0.50 0.19
1/4 3/8 -R-FL4-FT6 1.60 0.60 0.56 0.50 0.19
1/4 1/2 -R-FL4-FT8 1.82 0.60 0.56 0.63 0.19
1/4 5/8 -R-FL4-FT10 1.89 0.60 0.56 0.69 0.19
5/16 3/8 -R-FL5-FT6 1.65 0.64 0.63 0.56 0.25
5/16 1/2 -R-FL5-FT8 1.87 0.64 0.63 0.56 0.25
3/8 1/4 -R-FL6-FT4 1.63 0.66 0.69 0.63 0.27
3/8 3/8 -R-FL6-FT6 1.70 0.66 0.69 0.63 0.27
3/8 1/2 -R-FL6-FT8 1.91 0.66 0.69 0.63 0.28
3/8 5/8 -R-FL6-FT10 1.98 0.66 0.69 0.69 0.28
3/8 3/4 -R-FL6-FT12 1.98 0.66 0.69 0.81 0.28
1/2 1/4 -R-FL8-FT4 1.77 0.90 0.87 0.81 0.17
1/2 3/8 -R-FL8-FT6 1.84 0.90 0.87 0.81 0.27
1/2 1/2 -R-FL8-FT8 2.06 0.90 0.87 0.81 0.37
1/2 5/8 -R-FL8-FT10 2.12 0.90 0.87 0.81 0.41
1/2 3/4 -R-FL8-FT12 2.12 0.90 0.87 1.06 0.41
1/2 1 -R-FL8-FT16 2.37 0.90 0.87 1.06 0.41
5/8 3/4 -R-FL10-FT12 2.15 0.96 1.00 0.94 0.50
5/8 7/8 -R-FL10-FT14 2.21 0.96 1.00 0.94 0.50
5/8 1 -R-FL10-FT16 2.40 0.96 1.00 1.06 0.50
3/4 3/4 -R-FL12-FT12 2.26 0.96 1.13 1.06 0.37
3/4 1 -R-FL12-FT16 2.46 0.96 1.13 1.06 0.62
1 1 1/4 -R-FL16-AFT20 3.17 1.23 1.50 1.37 0.88
1 1 1/2 -R-FL16-AFT24 3.51 1.23 1.50 1.63 0.88
1 2 -R-FL16-AFT32 4.43 1.23 1.50 2.13 0.88
1 1/4 1 1/2 -R-FL20-AFT24 4.10 1.62 1.87 1.87 1.09

Units: inch
